Der Subwoofer zu unserer Soundbar von Samsung hat schon einige Zeit kein Lebenszeichen mehr von sich gegeben.

Die Soundbar konnte die drahtlose Verbindung nicht herstellen und die Status-LEDs am Subwoofer waren dauerhaft aus. Vermuted wird ein Defekt an der Stromversorgung der Subwoofer-Elektronik.

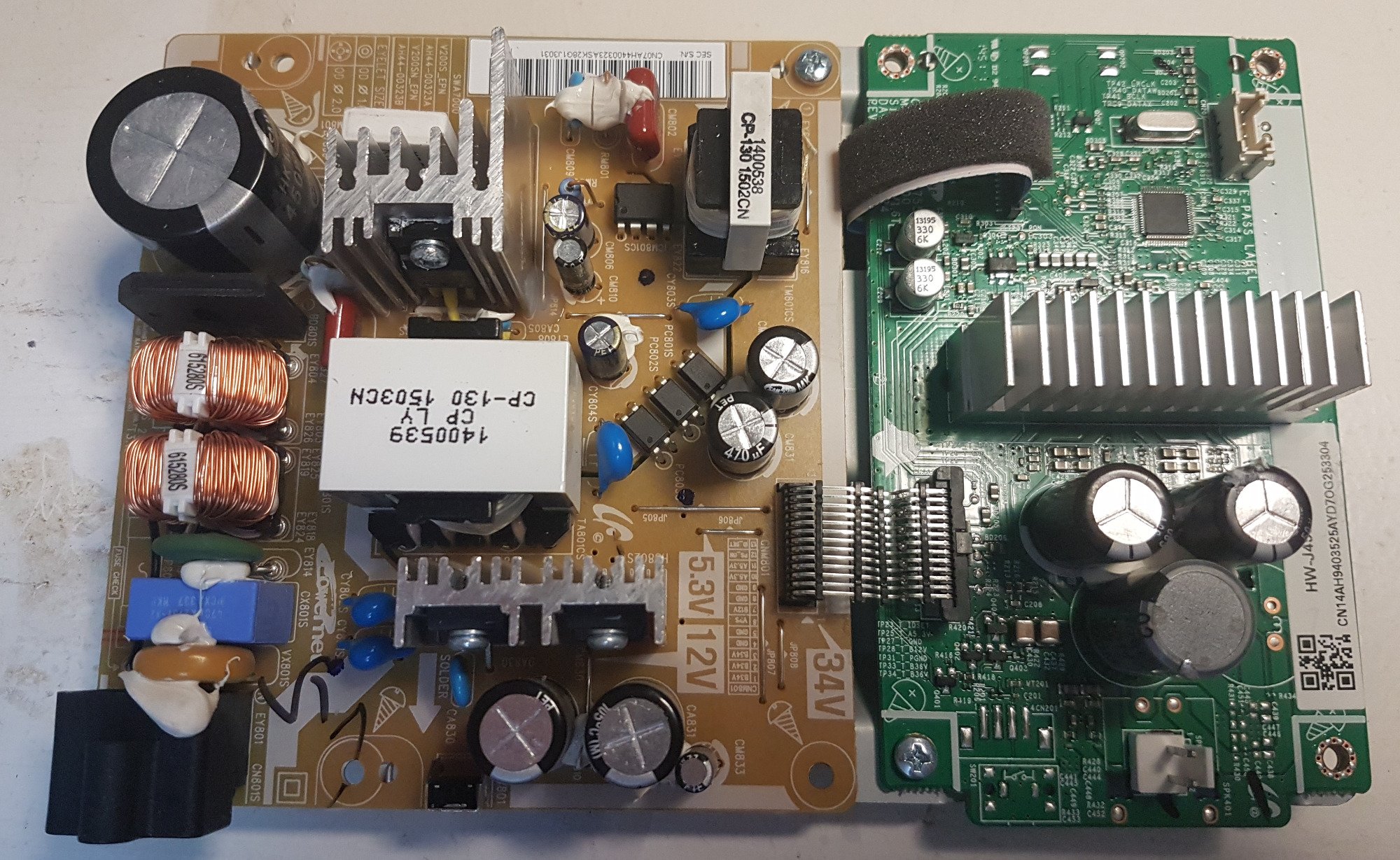

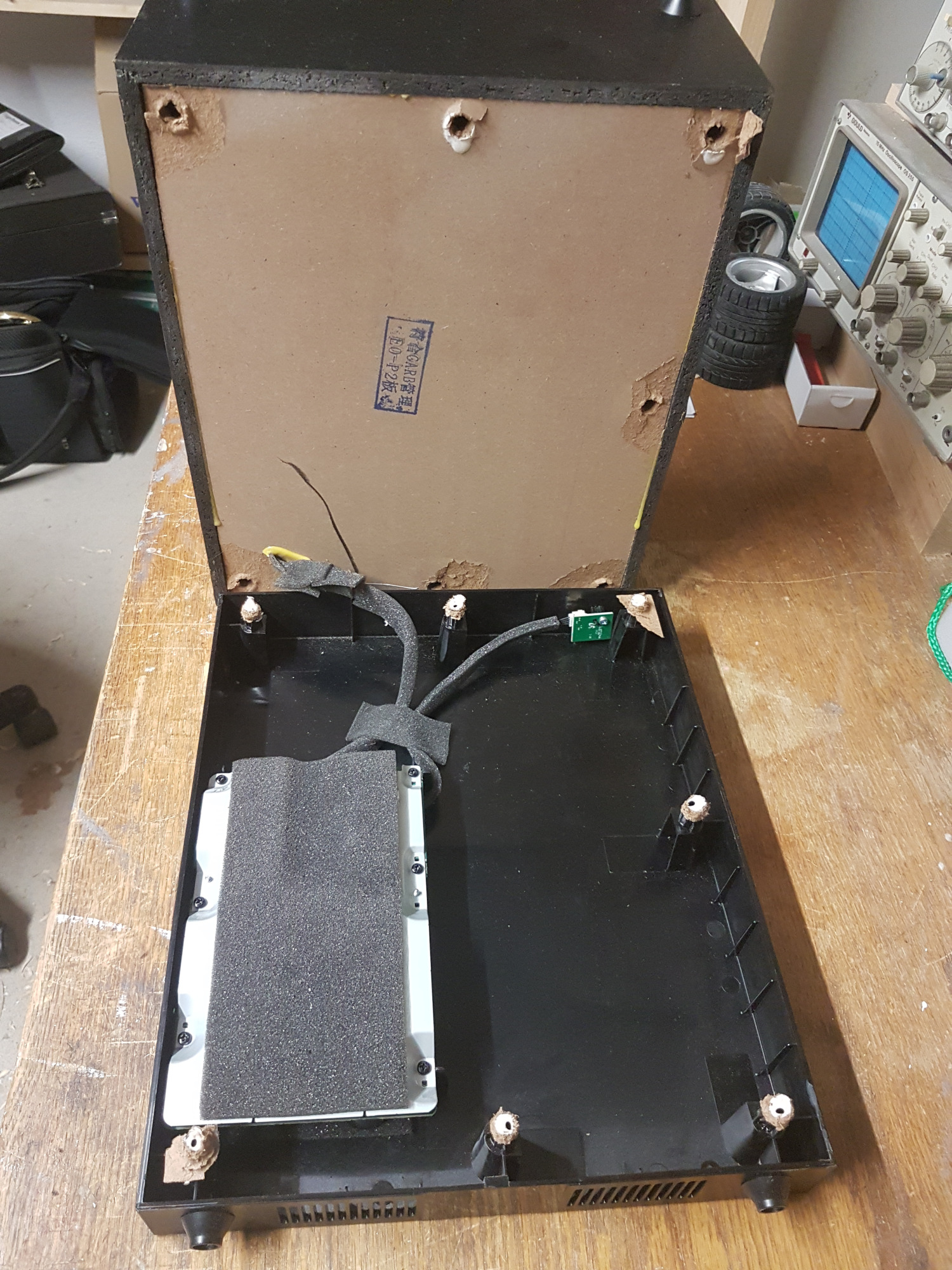

Das schwierigste an der Reparatur ist das Öffnen des komplett verklebten Gehäuses. Leider sieht man nach dem Zusammenkleben auch die Spuren des verwendeten Werkzeugs zum Aufbrechen. Die Elektronik ist unten an dem mit Schaumstoff beklebten Blech verschraubt. Wie im ersten Bild zu sehen, besteht sie aus zwei Platinen:

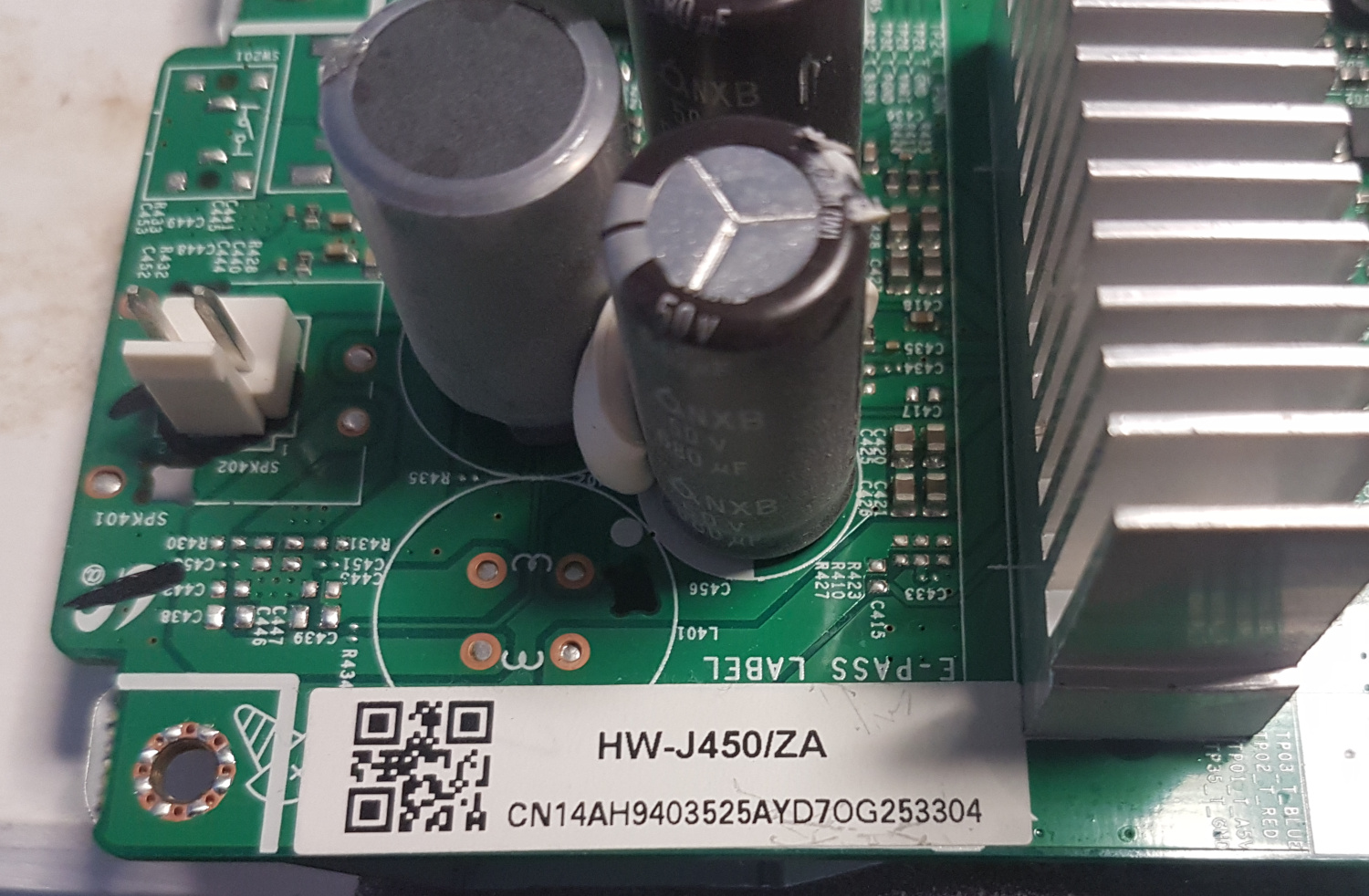

Der eigentlichen Steuerplatine für den Subwoofer (grüne PCB)

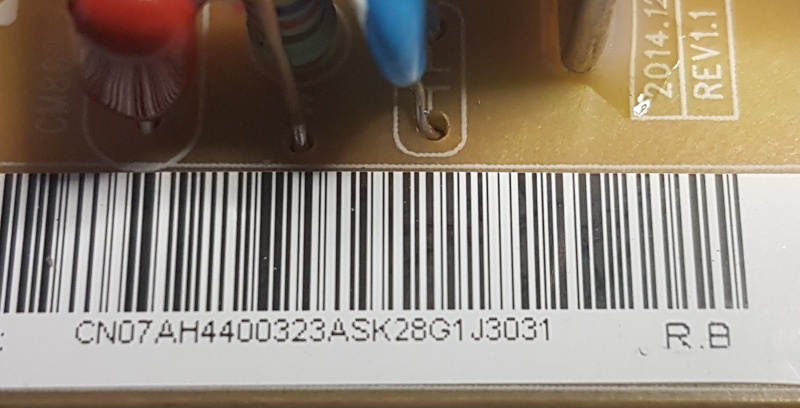

und der Platine mit der Stromversorgung.

Die Eingangssicherung für die 230 V Netzspannung war durchgebrannt. Über dem großen Elko hinter dem Gleichrichter konnte man einen Kurzschluss messen. Ursache dafür war ein defekter MOSFET (11N80C3, Infinen, 800 V, 11 A, TO220FP, der einzelne MOSFET mit dem größeren Kühlkörper).

In einer meiner Kisten mit Bastelelektronik konnte ich zufällig einen ähnlichen MOSFET finden und auslöten, außerdem eine neue Sicherung. Sobald die Bauteile im Netzteil ersetzt sind, kann man am Netzteilausgang alle auf dem Board angegebenen Spannungen messen.

Jetzt gibt es wieder Fernsehn und Musik mit Bass.
