Hafenkran
Spielzeug aus der CNC Fräse

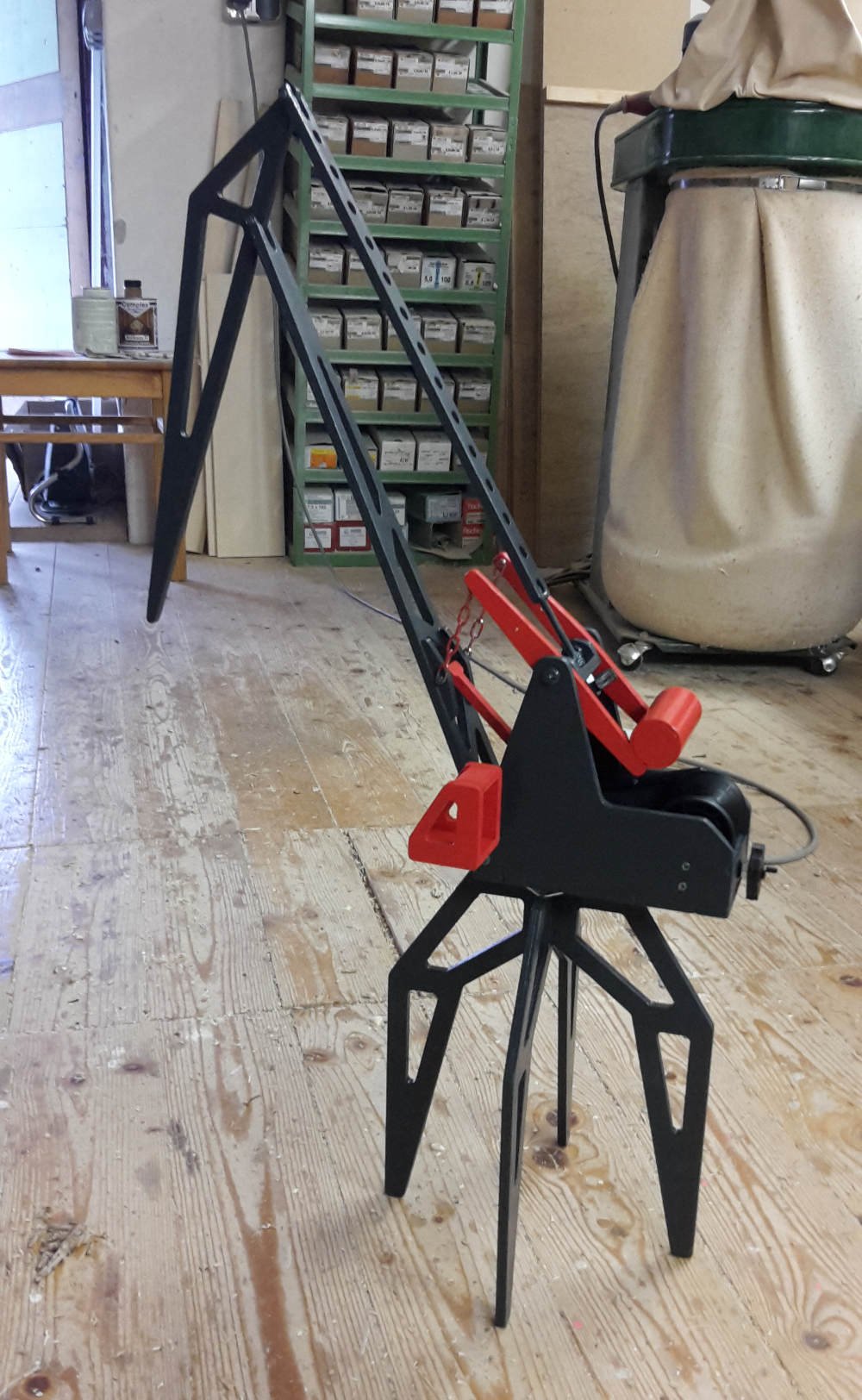

Vorbild ist ein klassischer Hafenkran, ein Doppellenker-Wippdrehkran. Die Proportionen wurden an einigen Ausdrucken aus dem Internet abgemessen. Gezeichnet in 3D und anschließend über eine CAM-Software das Programm für die grbl-Steuerung der CNC Fräse erzeugt. Gefräst wurde alles aus einer Sperrholzplatte mit Stegen an den Bauteilen, wie beim Modellbau üblich. Die Metallteile sind aus 6er Gewindestangen, Draht usw. selbst hergestellt. Die Winde ist eine Fadenspule aus der Schusterei. Das Gegengewicht ist ein mit Sand gefülltes Eisenrohr. Der Kran ist knapp 90 cm hoch.

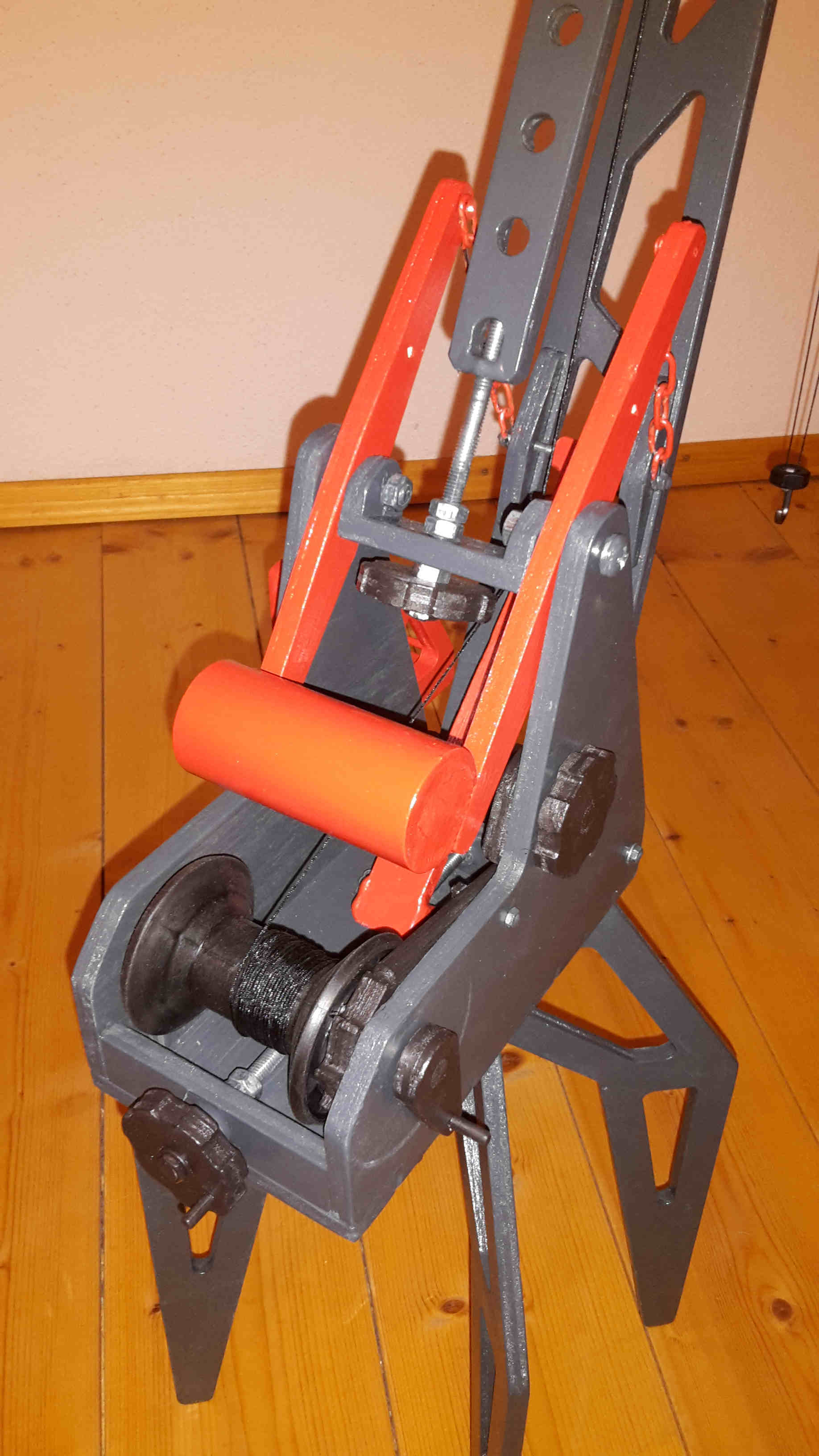

Den Oberlenker kann man je nach Aufstellsituation in der Länge verstellen. Dadurch ändert sich die Grundstellung des ganzen Wipplenkers. Für die Bewegung vor und zurück wird die Kurbel hinten gedreht. Wie beim echten Hafenkran wird dadurch der Ausleger mehr oder weniger schräg geneigt und die Auslegerspitze bewegt sich im idealfall waagrecht vor und zurück. Das rote Gegengewicht hält über einen Hebel dagegen. Die Winde für das Hubseil hat eine Sperrklinge, die über ein Drehrad mit Exzenterscheibe abgehoben serden kann.
