CNC Fräse
im Aufbau

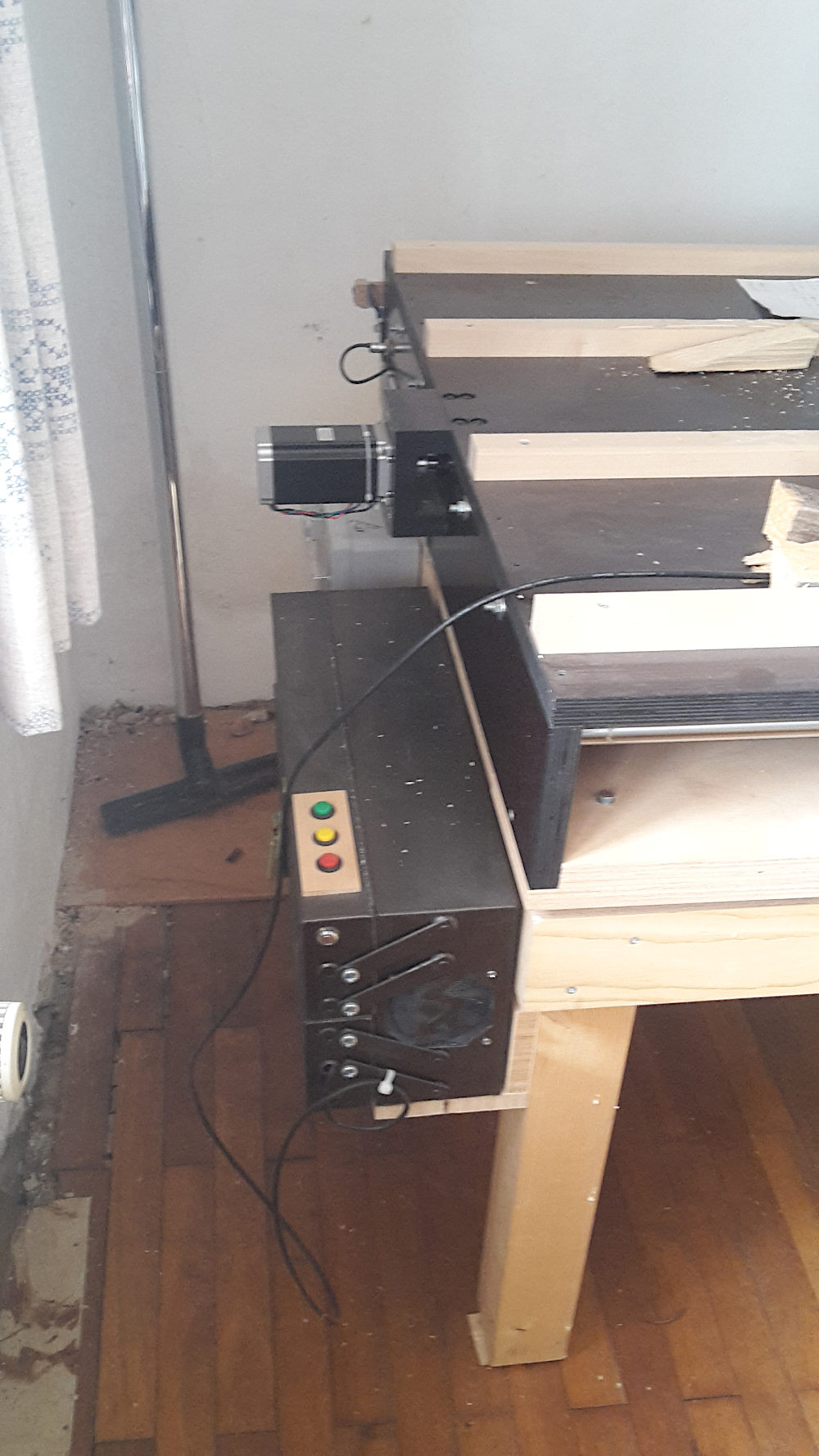

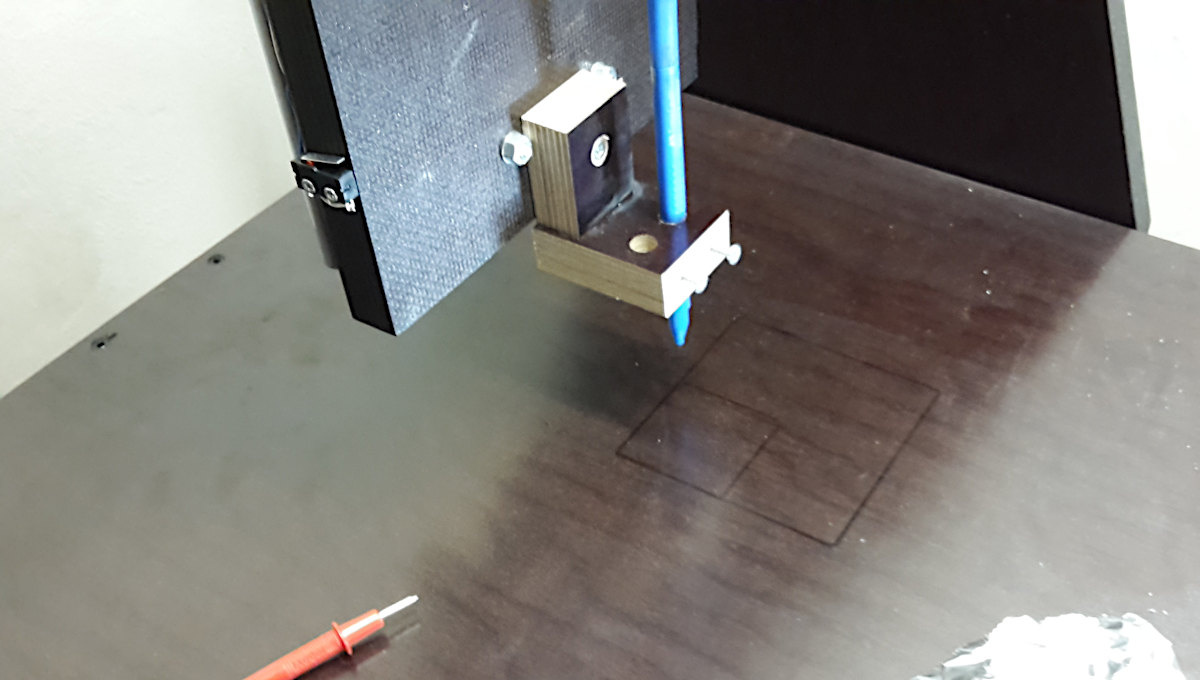

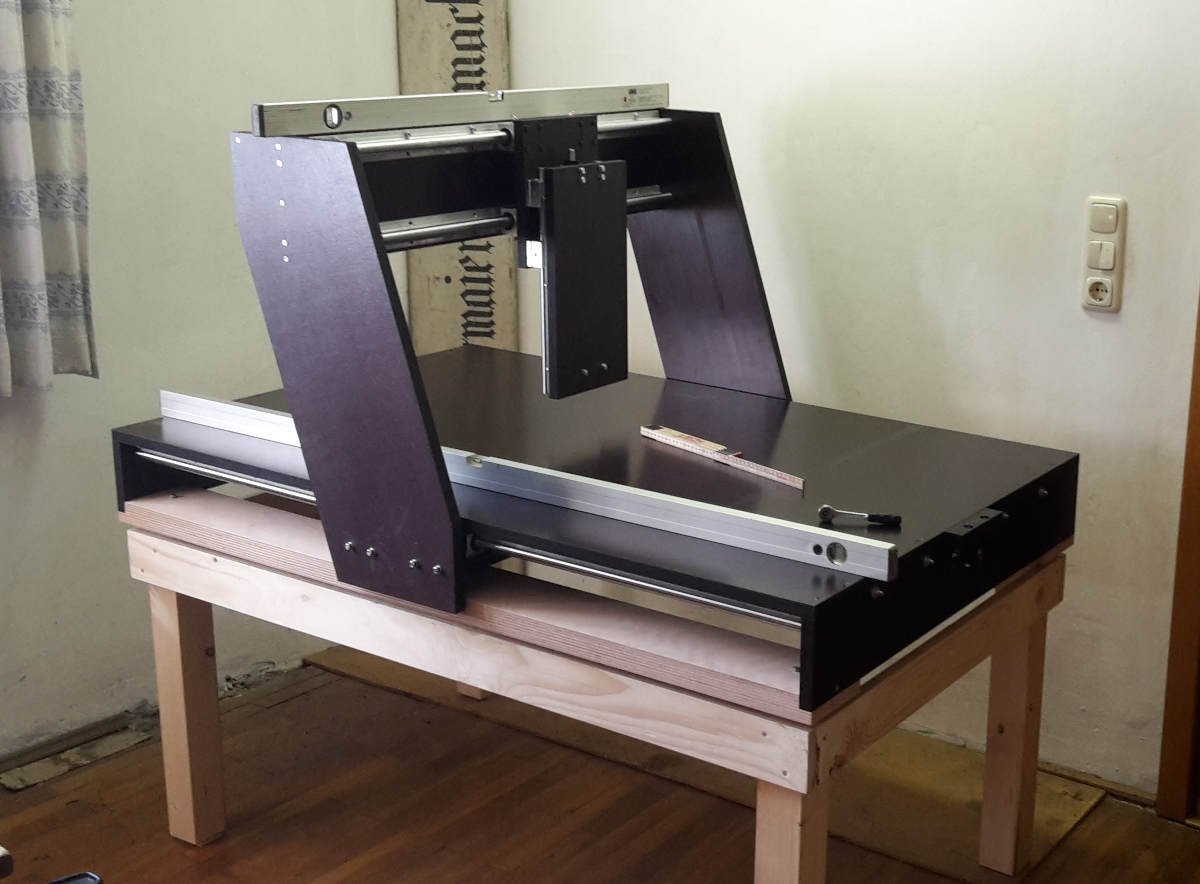

Im Herbst 2017 war Startschuss für ein Großprojekt: die CNC Fräse! Hier sind Bilder aus der Bauphase und mit einem Stift als Werkzeug für erste Fahrversuche.
Die Achsen werden von Nema 57 Schrittmotoren angetrieben. Die Position wird nicht direkt gemessen, sondern über die Anzahl gefahrener Schritte bestimmt. Es gibt pro Achse zwei Endschalter und einen induktiven Sensor für die Referenzfahrt. Hirn der Fräse ist ein Arduino Uno mit der Firmware GRBL. Die Fräse hat einen Verfahrweg von X: 660 mm, Y: 1100 mm, Z:240 mm. Die Kress-Spindel hat 1000 Watt.

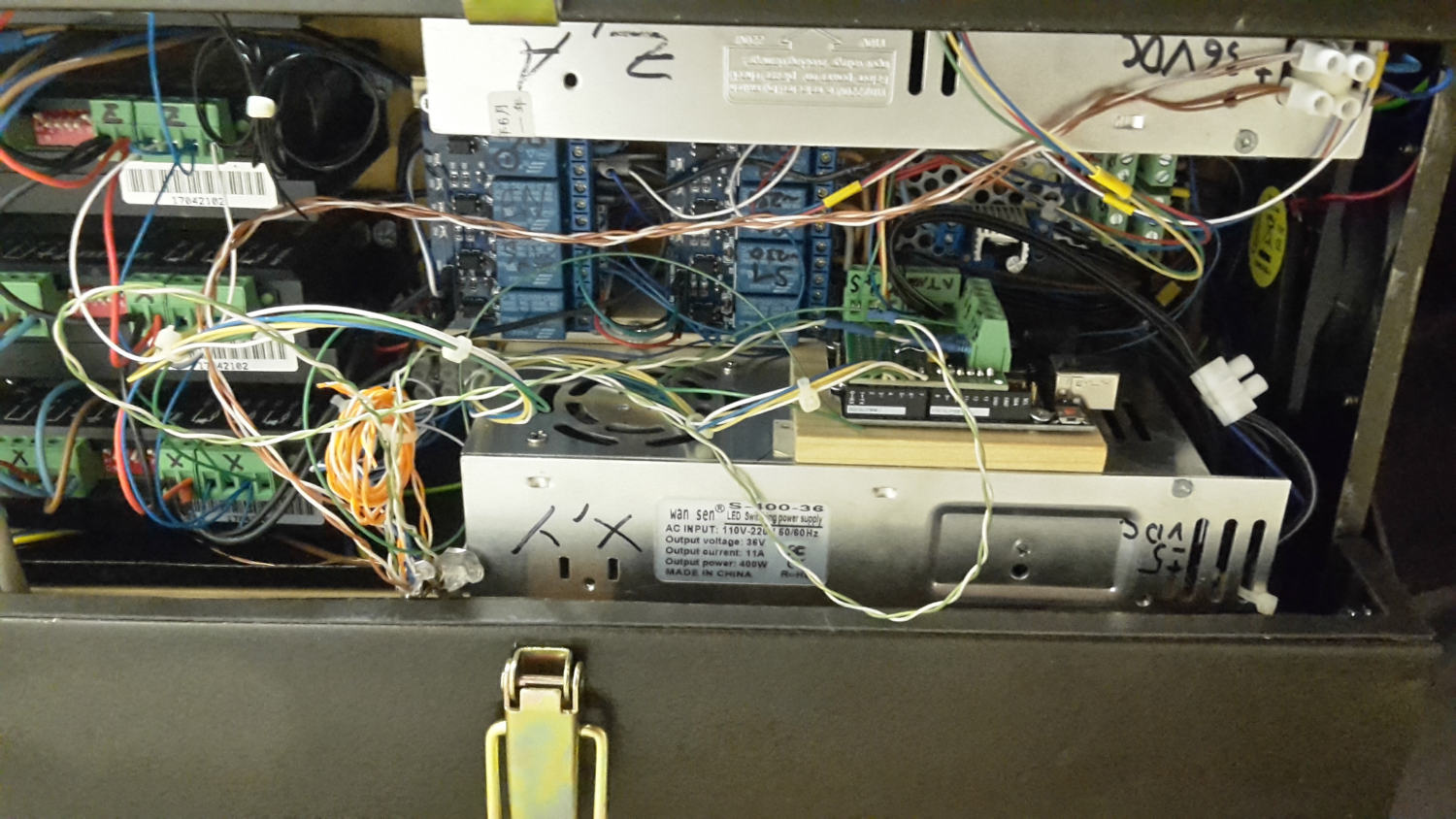

Gut, dass die Steuerung normal geschlossen ist...elektrotechnisch war ich noch nicht so Erfahren, wie zur Zeit der Erstellung dieses Eintrags!

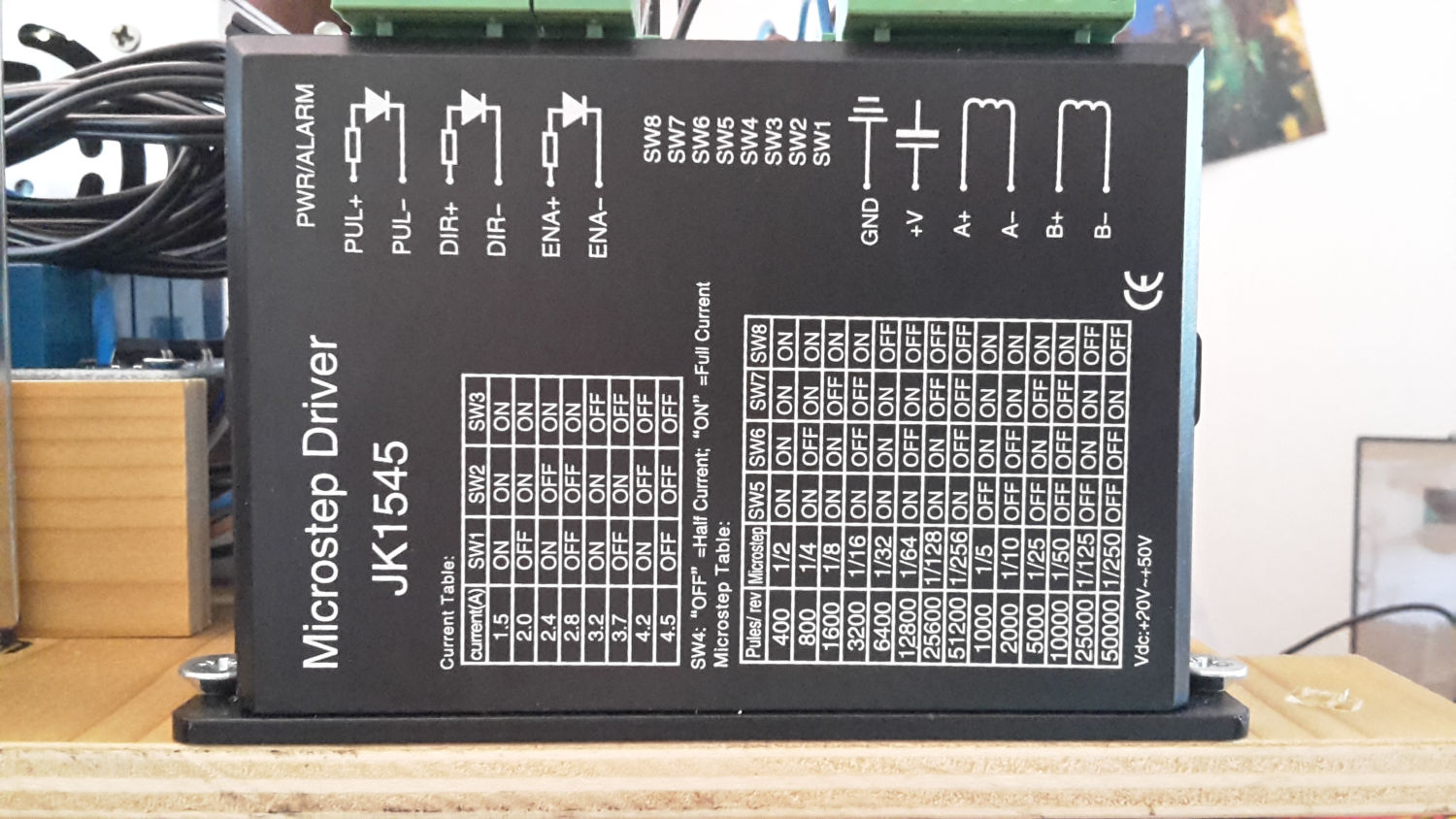

Die Motorregler sind klassische Controller für Schrittmotoren, wie es sie von diversen Herstellern gibt.

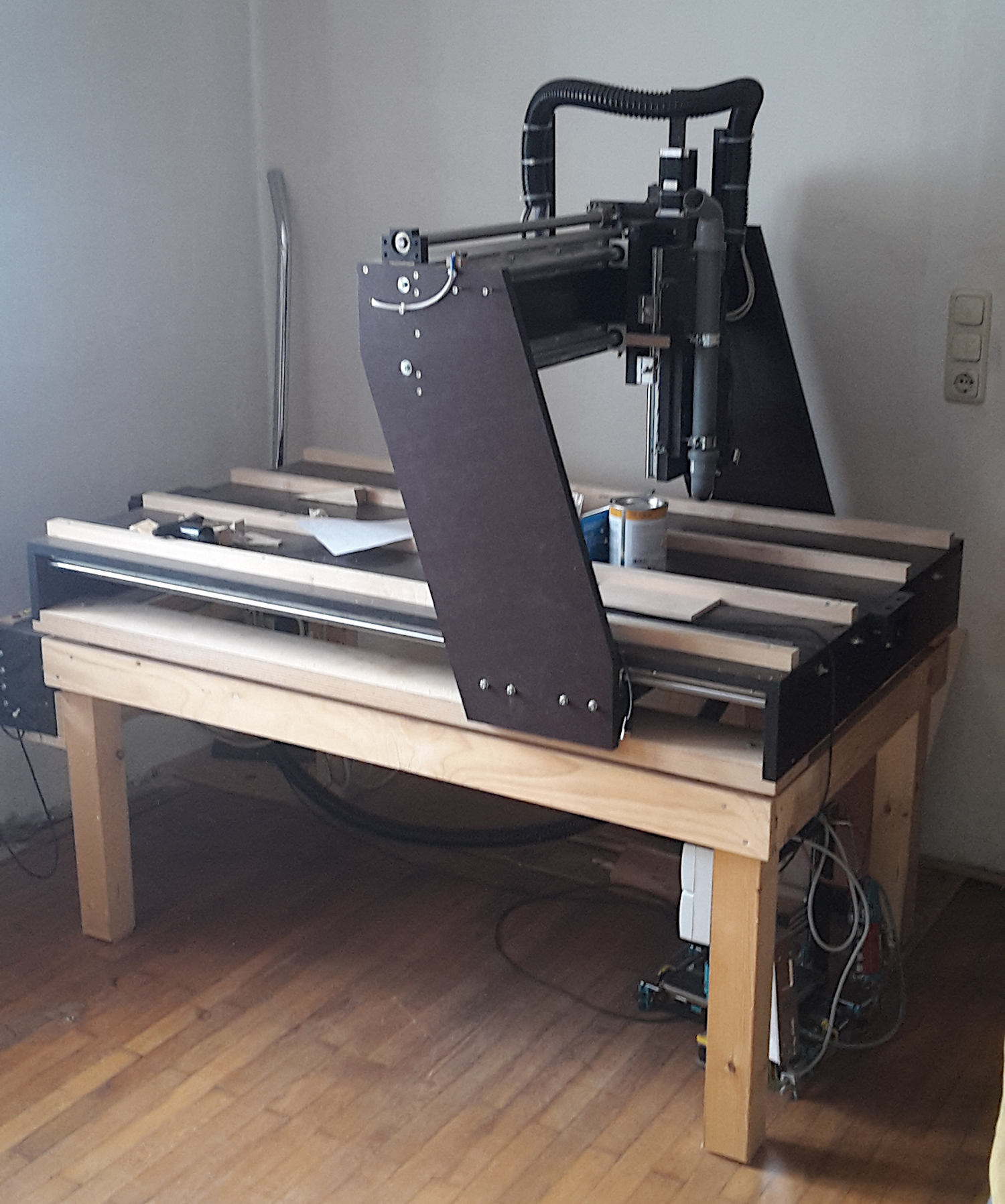

Hier die Fräse kurz vor dem Verkauf im Februar 2022:
Die Fräse fräst mittlerweile bei einem Düsseldorfer Bastler Schablonen um Anhäger mit Werbung zu versehen. Selbst hatte ich kaum mehr Zeit und Platz dafür und ich fand die Fräse zu Schade, um sie unbenutzt in irgendeine Ecke zu stellen.
